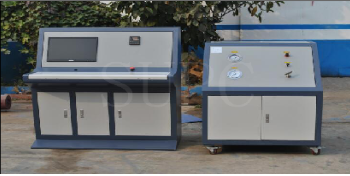

加氫槍/加氫口耐氣壓，氣密性，靜液壓強度，耐久性測試，流阻綜合試驗臺
瀏覽：次 2024-05-20 23:22:06
加氫槍/加氫口耐氣壓，氣密性，靜液壓強度，耐久性測試，流阻綜合試驗臺
一、產品概述：
加氫槍/加氫口耐氣壓，氣密性，靜液壓強度，耐久性測試，流阻綜合試驗臺主要是針對于汽車燃料電池加氫口，加氫槍，氫氣接頭，接口，加氫柏，加氫閥，加氫專用接頭，閥，管等以壓縮氣體為介質的汽車高壓氫元件等。
2.主要的檢測項目：加氫口的單向閥處于關閉狀態時，加氫口出口端通以惰性氣體（氮?dú)?0%,氮?dú)?0%),分別在0.5MPa、43.75MPa兩種壓力狀態下進行試驗，每個測量點持續時間不應少于3min,用檢漏液檢查氣密性，如果1min之內無連續氣泡產生則該試驗結束。
3.依據標準GB/T34425-2017 中4.2.1 加氫槍氣密性試驗機
|
產品名稱 |
計算機加氫口、氫氣管路氣壓密性測試臺 |
|
|
產品型號 |
SUPC_QMF_87.5 |
|
|
基本原理 |
根據試樣的不同壓力，由思明特氣體增壓泵輸出高壓，通過思明特壓力控制和數據采集通過高壓管作用到產品中，同時進行數據采集和壓力的控制，精密的氣體密封性檢測校驗（精密直壓法檢測） |
|
|
|
試驗壓力 |
0~87.5MPa |
|
壓力單位 |
0.01mpa |
|
|
控制精度 |
0.2mpa |
|
|
采集精度 |
±0.5%fs |
|
|
軟件控制 |
SUPC_V_1.0(專用軟件） |
|
|
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
|
|
試驗介質 |
氦氣/氫氣 |
|
|
壓力控制方式 |
計算機控制/手動 |
|
|
操作方式 |
計算機操作/手動 |
|
|
試樣數量 |
1路控制試驗壓力和試驗時間 |
|
|
試樣安裝方式 |
螺紋變徑，密封接頭，專用指定接口連接方式； |
|
|
結構組成 |
壓力增壓循環系統，壓力控制系統，計算機采集系統。 |
|
|
適用范圍 |
加氫口氣壓密封性測試產品/氣體壓力測試領域。 |
|
