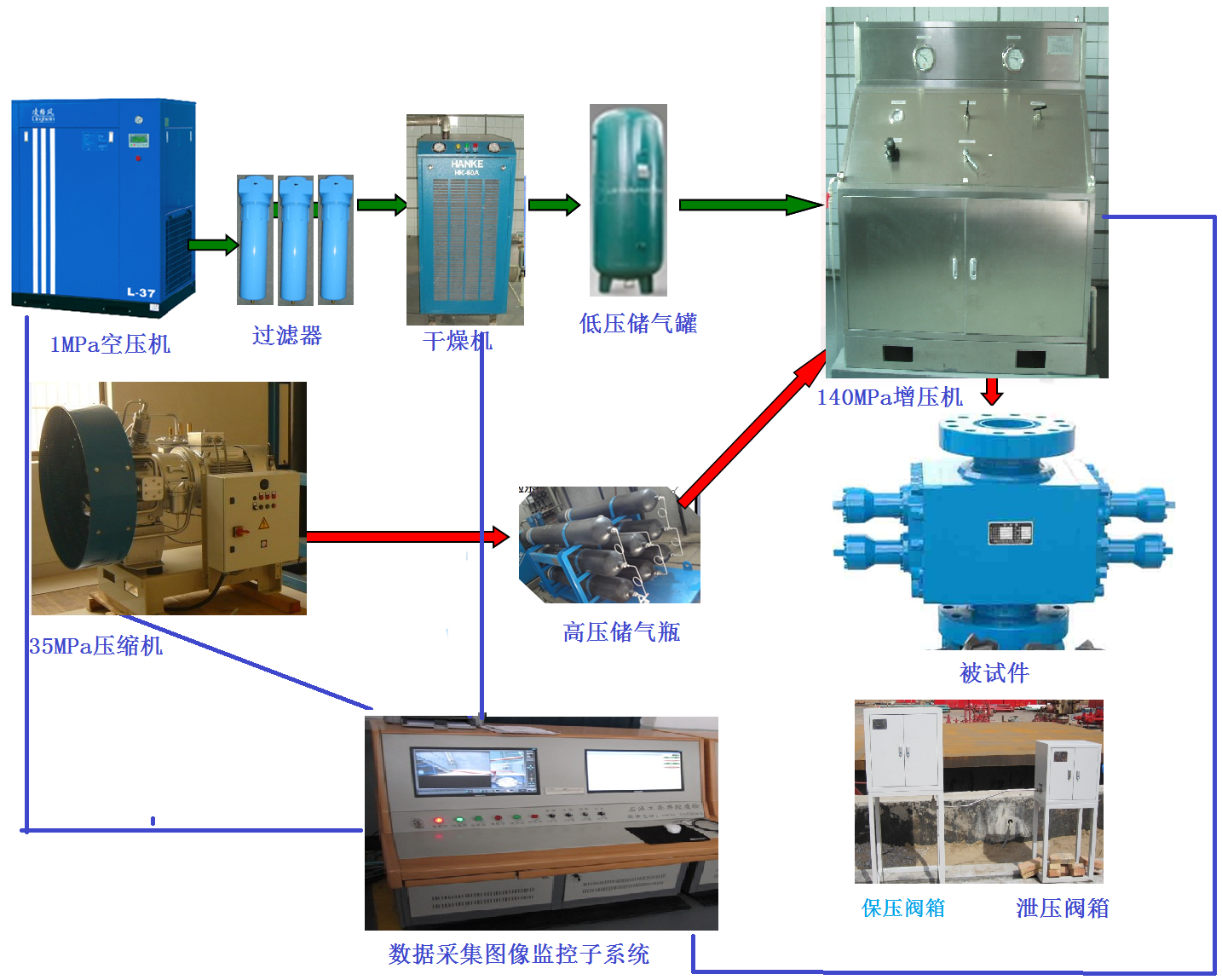

該系統由氣密封試驗子系統、數據采集圖像監控子系統兩部分組成。



（一） 氣密封試驗子系統

1. 技術參數

2. 系統原理

試驗過程，先將高壓壓縮機啟動，先將高壓儲氣罐充壓至35MPa，當試驗開始時，先打開充壓閥向被測試件中充氣，直至平衡壓力為35MPa左右，然后啟動增壓系統，向被測試件中充氣至所需試驗壓力70MPa。

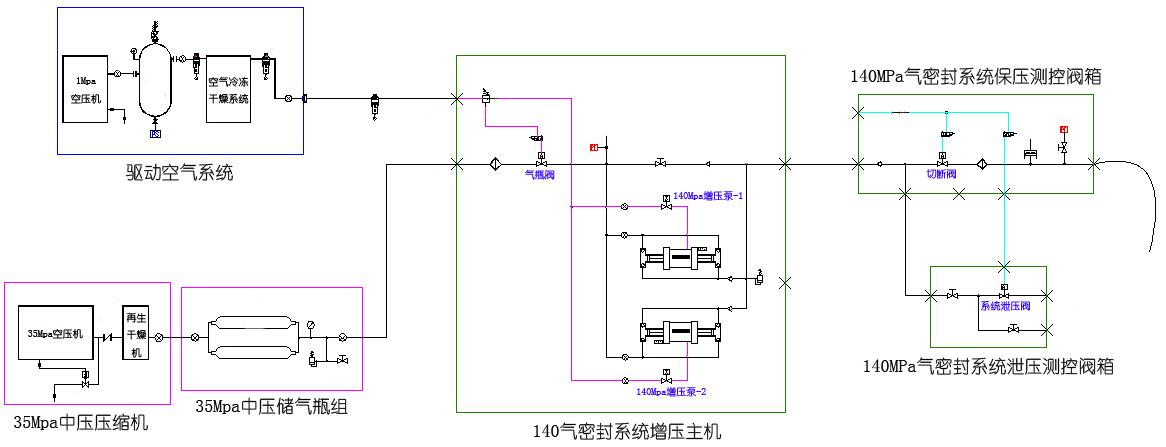

圖3：系統流程原理圖

3. 系統配置

1) 低壓壓縮機系統

本部分主要為整套試驗系統提供純凈的低壓氣源，用來給氣體增壓泵提供動力源并控制增壓泵的壓力和流量，以及用來控制所有高壓氣動截止閥的開關。

由螺桿壓縮機、過濾器、冷干機、儲氣罐、低壓管路及閥門（壓力開關、單向閥、電磁閥、球閥等）等組成，滿足氣壓1.0MPa，排量不小于4.1Nm3/min，氣體凈化級別達到 四級標準。

a、空壓機

功率：30KW

排量：4.4Nm3/min@1MPa

噪音：65±2

尺寸：1460×980×1410mm





b、冷干機

冷干機是根據冷凍除濕原理，將來自上游的飽和壓縮空氣冷卻到一定的露點濕度，凝析出大部分的液態水并夾帶塵和油，經氣液分離器分離后由自動裝置排出機外。因其運行可靠、操作簡單、維護方便而成為空氣凈化設備的首選機種。

處理風量	6.6m3/min
壓縮機功率	0.951KW
入口溫度	≤80°C
環境溫度	≤45°C
工作壓力	1.0Mpa
壓力露點	1.7°C—8°C
電源	220V/ 50HZ
制冷劑	R-22; R-134; R-407
