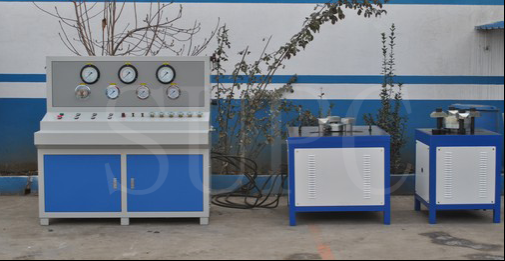

安全閥離線校驗臺技術需求
瀏覽：次 2024-09-11 10:02:22
安全閥離線校驗臺技術需求
主要技術參數：
1.校驗通徑范圍：法蘭式DN20-150mm安全閥 螺紋式1/2″-2?″安全閥（標配最高壓力3MPa，）
2.最高校驗壓力：15MPa
3.校驗精度：±0.4%
六、主要配置：
|
名稱 |
規格 |
數量 |
|
|
活動卡腳 |
新型鍛打雙向卡腳 |
1付 |
|
|
精密壓力表 |
0-1.6MPa、0-4.0MPa、0-16MPa |
各2只 |
|
|
中心墊 |
DN20、25、32、40、50、65、80、100、150 |
各1只 |
|
|
“O”型密封圈 |
有關規格 |
共30只 |
|
|
儲罐 |
1立方 |
1個 |
|
|
外接高壓軟管 |
（已接本體） |
1根 |
|
|
英制異徑外接頭 |
ZG1/2″、3/4″、1″、11/4″、1?″、2″、2?″ |
各1只 |
|
|
英制螺紋基座 |
ZG1″ |
1只 |
|
|
公制螺紋座 |
M27*1.5、M30*1.5、M33*1.5、 |
各1只 |
|
|
公制螺紋過渡墊 |
藍色 |
1只 |
|
|
備用氣動開關 |
二位三通 |
1只 |
|
|
備用復位開關 |
二位三通 |
1只 |
|
|
萬向活動輪 |
|
4只 |
|
|
設備定位塊 |
|
2只 |
|
|
儲氣罐 |
一立方 |
1個 |
|
|
電腦系統 |
電腦 |
帶觸屏工業一體機 |
1臺 |
|
壓力傳感器 |
0-1.6MPa、0-4.0MPa、0-16MPa |
各1臺 |
|
|
數據采集模塊 |
|
1套 |
|
關鍵性技術指標：
各檔通徑相應可校驗的最高壓力，詳見下表:
加緊壓力為1MPa 單位：DN-mm PS-MPa
|
DN |
32 |
40 |
50 |
80 |
100 |
150 |
|
PS |
15.0 |
15.0 |
15.0 |
9.0 |
5.0 |
3.0 |
校驗介質為氮氣或潔凈壓縮空氣，介質源由用戶自備。
