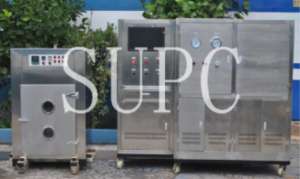

標題：微機控制水壓試驗機30mpa

一、試驗泵裝置設計制造執行但不限于以下標準

GB3766-2015                          液壓系統 通用技術條件

GB7935-2005                          液壓元件 通用技術條件

GB/T 786.1-2009                       液壓、氣動圖形符號

GB 50054-2011                        低壓配電設計規范

GB 50055-2011                        通用用電設備配電設計規范

GB/T5226.1-2019                      工業機械電氣設備 第一部分：通用條件

GB/T 2008                            電氣圖用圖形符號

二、技術參數

系統構成：自動控制系統、增壓系統、軟件監控采集系統

增壓泵：高壓氣動增壓泵（63:1）、低壓氣動增壓泵（8:1），

使用壓力0.5~30Mpa

承壓管道50Mpa

控制精度：±0.5%

驅動缸徑160mm，單次柱塞35ml

抗震壓力表：1-60MPa

壓力傳感器：4-20mA，40MPa*1, 0.25%FS

水箱及其附件：30L；，含液位計，排污閥，進水閥等附件，加水口

PLC：含控制模塊、采集模塊

控制電腦：含顯示屏及鼠標鍵盤

 三、技術要求

1、試驗介質：油、清水等

2、最大工作壓力：30MPa

3、輸出接口：獨立1路輸出，1路數據采集

4、驅動氣源：0.6~0.8MPa，最大耗氣量：1.6Nm3/min

5、電源要求：AC220V 50Hz 5A

5、設備使用方式：適應室內干凈工況，室溫

7、壓縮空氣質量要求：過濾精度：15μm；常壓露點：3℃；

8、驅動空氣管路：用戶需將壓縮氣源接入設備進氣口。

9、增壓系統：增壓系統設備布置在工作間合理位置，便于維護，移動方便。

10、管路：系統內部及機柜間連接管線布局合理，安全可靠。

11、電纜連接：包括通信線、監控電纜線，設備電箱連接至甲方供電箱供電電纜等。

12、各組成設備均須可靠接地。

13、遠程自動控制，數據自動采集、實時顯示、報表/報告自動生成。

14、具備全自動試驗功能：可以根據設定的參數進行自動試驗，升壓到達試驗壓力后，開始保壓，記錄開始時壓力，再根據實時壓力，計算實時壓降，保壓結束后，自動生成試驗結果，可進行至少20個壓力平臺的設置。軟件需要提供針對性專利證書，便于后期的開發和升級；

15、 具備超壓、泄露、超時等意外狀況的報警停機保護功能。
