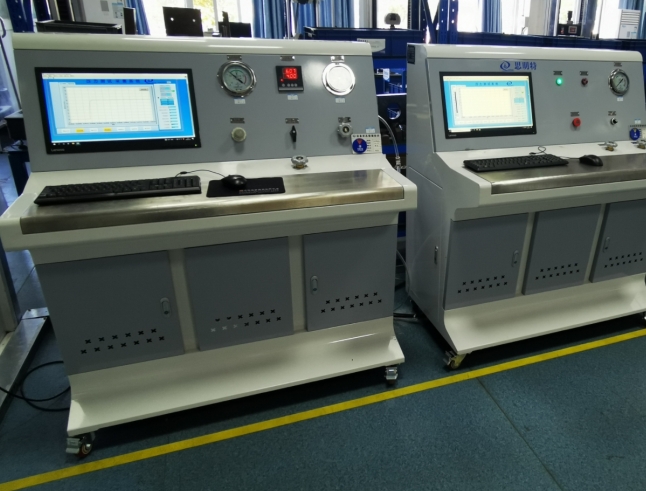

標題：加液口、加氣口的水壓強度試驗機-氣密性試驗機
一、設備功能概述
-
水壓強度試驗：
-
測試加液口/加氣口在高壓水下的耐壓性能和結構強度（如 5-30 MPa）。
-
-
氣密性試驗：
-
檢測接口在高壓氣體下的密封性能（如 0.5-5 MPa）。
-
-
自動化測試：
-
支持自動加壓、保壓、泄壓，實時記錄壓力曲線和泄漏率。
-
-
二、技術參數
| 項目 | 水壓試驗 | 氣密性試驗 |
|---|---|---|
| 壓力范圍 | 0-30 MPa | 0-5 MPa |
| 介質 | 清水/液壓油 | 氮氣/空氣 |
| 精度 | ±0.5% FS | ±0.1% FS |
| 測試時間 | 1-60分鐘（可調） | 1-30分鐘（可調） |
| 泄漏檢測 | 視覺觀察/壓力降 | 氣泡法/壓力降 |
| 數據輸出 | 壓力曲線、泄漏率 | 壓力曲線、泄漏率 |
三、設備結構設計
1. 核心組件
-
高壓泵系統：
-
水壓試驗采用 柱塞泵（0-30 MPa），氣密性試驗采用 氣體增壓泵（0-5 MPa）。
-
-
測試工裝：
-
定制化夾具，適配不同規格的加液口/加氣口（如螺紋式、快插式）。
-
-
密封結構：
-
采用 金屬密封圈 或 氟橡膠密封，耐高壓且防腐蝕。
-
-
安全防護：
-
超壓自動泄壓閥、防爆玻璃觀察窗、急停按鈕。
-
2. 控制系統
-
PLC+觸摸屏：
-
設定壓力、保壓時間、泄漏率閾值等參數。
-
-
數據采集：
-
高精度壓力傳感器（±0.1% FS），實時記錄壓力變化。
-
-
報警功能：
-
壓力異常、泄漏超標時自動報警并停機。
-
四、測試流程
1. 水壓強度試驗
-
安裝樣品：
-
將加液口固定在測試工裝上，確保密封。
-
-
加壓：
-
以 2 MPa/s 速率加壓至目標值（如20 MPa）。
-
-
保壓：
-
保持壓力 5分鐘，觀察是否泄漏或變形。
-
-
泄壓檢查：
-
緩慢泄壓后，檢查接口是否有永久變形或裂紋。
-
2. 氣密性試驗
-
安裝樣品：
-
連接氣源，確保密封。
-
-
加壓：
-
以 0.5 MPa/s 速率加壓至目標值（如3 MPa）。
-
-
保壓檢測：
-
保持壓力 3分鐘，檢測壓力降或使用氣泡法檢查泄漏。
-
-
結果判定：
-
泄漏率≤ 0.1 mL/min 為合格。
-
五、設備優勢
-
高精度控制：
-
PID閉環控制，壓力波動≤±0.5%。
-
-
多功能集成：
-
一臺設備兼容水壓強度和氣密性測試。
-
-
安全可靠：
-
符合 GB/T 19624 壓力容器測試標準。
-
-
定制化服務：
-
可根據客戶需求調整壓力范圍、工裝夾具和測試軟件。
-
六、應用場景
-
新能源汽車：電池包加液口密封性測試。
-
化工設備：閥門、管道接口的耐壓驗證。
-
航空航天：燃料加注口的高壓強度測試。
