摩擦焊水壓爆破試驗機-摩擦焊接水壓試驗機
散熱器檢測試驗機
瀏覽：次 2024-08-24 15:42:32

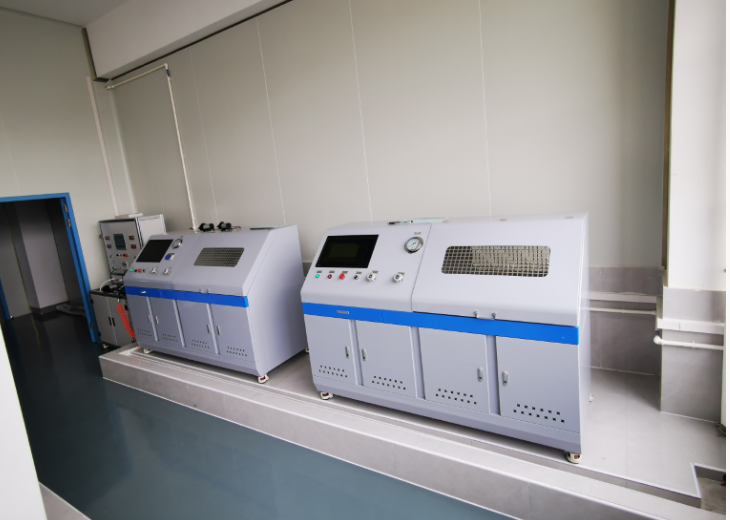

摩擦焊水壓試驗機是一種專門用于測試和驗證摩擦焊接接頭在水壓條件下性能的設備。該設備通常用于評估焊接接頭的強度、密封性和耐壓性，以確保焊接質量符合預定標準。
壓力范圍：0 ~10mpa
連接方式：螺紋軟管連接
增壓方式：電動/氣動增壓
壓力單位：0.01mpa
采集精度：0.5%fs
控制精度：0.01mpa
控制方式：計算機/手動
測試介質：液體，清水，冷卻液
顯示方式：數顯表-計算機曲線
輸出方式：壓力曲線，測試報告，
1. 主要功能
摩擦焊水壓試驗機的主要功能包括：
- 水壓測試：施加一定的水壓以測試焊接接頭的抗壓能力和密封性能，通常模擬焊接件在實際應用中的水壓工況。
- 強度測試：通過增加水壓至極限，測試焊接接頭的破壞壓力點，評估其強度極限。
-
疲勞測試：通過反復施加和釋放水壓，評估焊接接頭在長時間使用過程中的疲勞壽命。
2. 設備組成
摩擦焊水壓試驗機通常由以下主要部件組成：
- 高壓泵：用于提供穩定且可調的水壓，通?？梢哉{節水壓至非常高的數值以滿足不同測試要求。
- 測試腔體：用于容納焊接樣品，并確保在測試過程中安全密封。
- 壓力傳感器：高精度傳感器用于實時監控和記錄施加的水壓，確保測試結果的準確性。
- 控制系統：用于設定測試參數，如目標壓力、升壓速率、維持時間等。
- 數據采集和分析系統：記錄測試過程中的數據，并生成測試報告，用于評估焊接接頭的性能。
3. 測試流程
典型的摩擦焊水壓測試流程包括以下步驟：
- 樣品準備：將摩擦焊接完成的樣品放置在測試腔體內，并確保密封性良好。
- 設定測試參數：通過控制系統設定目標水壓、壓力升降速率和測試時間等參數。
- 啟動測試：啟動高壓泵，逐步施加水壓至設定值，并維持一段時間，同時監測焊接接頭的密封性和強度表現。
- 記錄數據：使用數據采集系統記錄測試過程中的水壓變化、接頭表現等數據。
- 分析結果：根據測試結果，評估焊接接頭的水壓承受能力和整體性能，生成詳細的測試報告。
4. 應用領域
摩擦焊水壓試驗機廣泛應用于以下領域：
- 石油與天然氣：用于測試輸油管道、鉆井設備等在高壓環境下的焊接接頭性能。
- 船舶與海洋工程：評估船體、潛水器等焊接結構的水密性和抗壓性。
- 汽車工業：測試汽車冷卻系統、液壓系統中焊接接頭的水壓性能。
- 航空航天：在航空航天器中，確保焊接部件在極端壓力條件下的可靠性。
總結
摩擦焊水壓試驗機是用于驗證焊接接頭在水壓條件下性能的重要設備。通過該設備的測試，可以確保摩擦焊接接頭在實際應用中具有足夠的強度和密封性，從而保證其在嚴苛條件下的安全和可靠性。在工業生產和質量控制中，摩擦焊水壓試驗機起到了關鍵作用。
